鋸末顆粒機生產(chǎn)中，有時(shí)會(huì )出現外觀(guān)不正常的木屑顆粒，對于經(jīng)驗不足或新的木屑顆粒生產(chǎn)企業(yè)來(lái)說(shuō)，有時(shí)會(huì )找不到問(wèn)題的癥結在哪里，只有請求外界或木屑顆粒機生產(chǎn)廠(chǎng)家的幫助。山東金格瑞鋸末顆粒機生產(chǎn)廠(chǎng)家根據以往經(jīng)驗總結了下面6個(gè)顆粒有裂紋的主要原因，供在木屑顆粒生產(chǎn)中進(jìn)行對比參照。

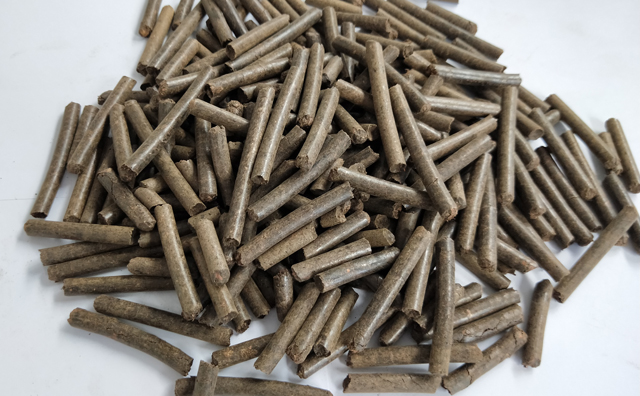

1、木屑顆粒料彎曲且一面呈現許多裂紋

這種現象通常是在木屑顆粒離開(kāi)環(huán)模時(shí)產(chǎn)生的。在生產(chǎn)中,當切刀位置調得離環(huán)模表面較遠并且刀口較鈍時(shí)，顆粒從?？讛D出時(shí)容易被切刀碰斷或撕裂而非被切斷，此時(shí)有部分木屑顆粒彎向一面并且另一面呈現許多裂紋。這種木屑顆粒在進(jìn)入冷卻器冷卻或運輸過(guò)程中，往往會(huì )從這些裂紋處斷裂，造成生產(chǎn)出的木屑顆粒粉料過(guò)多或者顆粒太短。

改進(jìn)辦法：

增加環(huán)模對木屑顆粒的壓縮力，即增大環(huán)模的壓縮比，從而增加顆粒料的密度及硬度值；

將木屑顆粒原料木屑粉碎得更細些，以提高木屑顆粒的密實(shí)度，防止木屑顆粒松軟；

調節切刀離環(huán)模表面的距離，通常刀口離環(huán)模外表面的距離不大于所生產(chǎn)的木屑顆粒的直徑值，或者更換使用較鋒利的切刀片；

2、水平裂紋橫過(guò)整個(gè)木屑顆粒

與情形1中的現象有些類(lèi)似，裂紋發(fā)生于木屑顆粒的橫切面，只是顆粒沒(méi)有彎曲。當將含有較多纖維的蓬松的木屑制粒時(shí)，就有可能發(fā)生此種情況。這種木屑顆粒往往是在將木屑擠入環(huán)模的造?？讜r(shí)，由于其中含有比孔徑長(cháng)的纖維，當顆粒被擠出后，因纖維的膨脹作用使顆粒料在橫截面上產(chǎn)生橫貫裂紋，產(chǎn)生樅樹(shù)皮狀的木屑顆粒外觀(guān)。

改進(jìn)的辦法在于增加環(huán)模對木屑顆粒的壓縮力，即增大環(huán)模的壓縮比；控制纖維的粉碎細度，其最大長(cháng)度不能超過(guò)粒徑的三分之一；降低產(chǎn)量以減低木屑顆粒通過(guò)?？讜r(shí)的速度，增加密實(shí)度；

3、木屑顆粒產(chǎn)生垂直裂紋

有些客戶(hù)在生產(chǎn)過(guò)程中，由于烘干機的選擇類(lèi)型，不能夠將木屑均勻的烘干，造成原料木屑含水分不均勻，在經(jīng)過(guò)環(huán)模壓縮制粒后，會(huì )因水份的作用及原料本身所具有的彈性而彈開(kāi)，產(chǎn)生了垂直裂紋。

改進(jìn)的辦法在于：改進(jìn)烘干機的烘干效果，增加?？椎挠行чL(cháng)度。

4、木屑顆粒由一源點(diǎn)產(chǎn)生輻射式裂紋這種情況的出現主要原因是木屑中含有比較大的木屑造成的。纖維程度差不多的原料在制粒時(shí)才會(huì )使他們相互擠壓相互融合，如存在較大纖維，影響了纖維之間的相互作用。他不像其它較細的原料那么容易軟化，而在冷卻時(shí)，由于軟化程度不同，導致收縮量的差異，以致產(chǎn)生輻射式裂紋。

改進(jìn)的辦法在于妥善控制粉狀飼料原料的粗細度與均勻度，在制粒前加簡(jiǎn)易篩粉篩顆粒較大的木屑。

5、顆粒料表面凹凸不平

此種情況在于用于制粒的粉料中，含有沒(méi)有粉碎過(guò)或半碎的大顆粒原料，由于顆粒比較硬又比較大，在通過(guò)顆粒機的?？讜r(shí)就不能很好地和其它原料結合在一起，使顆粒顯得凹凸不平。

改進(jìn)的辦法在于妥善控制粉狀原料的粗細度。

6、單個(gè)顆?；騻€(gè)體間顆粒顏色不一致，俗稱(chēng)“花料”

這種情況較為少見(jiàn)，主要表現為從環(huán)模擠出的個(gè)別顆粒的顏色比其它正常顆粒的顏色深或者淺，或者單個(gè)顆粒的表面顏色不一致，從而影響整批飼料的外觀(guān)質(zhì)量。該現象產(chǎn)生的原因主要有以下幾個(gè)方面：

待制粒倉中具有重復制粒的回機料。制粒后的顆粒料經(jīng)過(guò)冷卻和篩分后，才能成為成品料，篩分后的細粉或小顆粒料時(shí)常會(huì )進(jìn)入工藝流程中重新進(jìn)行制粒，通常是進(jìn)入混合機或待制粒倉，由于這種回料是重新進(jìn)行制粒，在與其它原料混合得不均勻或夾雜有回機小顆粒料，有時(shí)會(huì )產(chǎn)生“花料”。

環(huán)?？讖絻缺诠鉂嵍炔灰恢?。由于?？坠鉂嵍炔灰恢?，顆粒在擠出時(shí)受到的阻力和擠壓力就不一樣，顏色的變化就不一致。另外有的環(huán)模小孔壁上具有毛刺，顆粒在擠出時(shí)會(huì )劃傷表面，致使單個(gè)顆粒的表面顏色不同。

對于上面列出的四種產(chǎn)生“花料”的原因，改進(jìn)的辦法已很清晰，控制回機料，對于易產(chǎn)生“花料”的顆粒，應該把回機料和原料混合后重新進(jìn)行粉碎；采用質(zhì)量有保障的環(huán)模，控制?？椎墓鉂嵍?，必要時(shí)對?？走M(jìn)行砂磨后再使用。

總之，對于鋸末顆粒機生產(chǎn)中出現的異常外觀(guān)的顆粒，上面討論了幾種具有代表性的表現形式，還有一些顆粒的外觀(guān)異?，F象由于不具有代表性，在這里沒(méi)有列出討論。從以上討論可以看出，產(chǎn)生這些現象的原因是多方面的，相互之間也不是完全孤立的，這就要求我們在實(shí)際工作中處理此類(lèi)問(wèn)題時(shí)，應該多加分析，抓住問(wèn)題的關(guān)鍵，才能夠解決問(wèn)題。愿此文能給大家以幫助。
